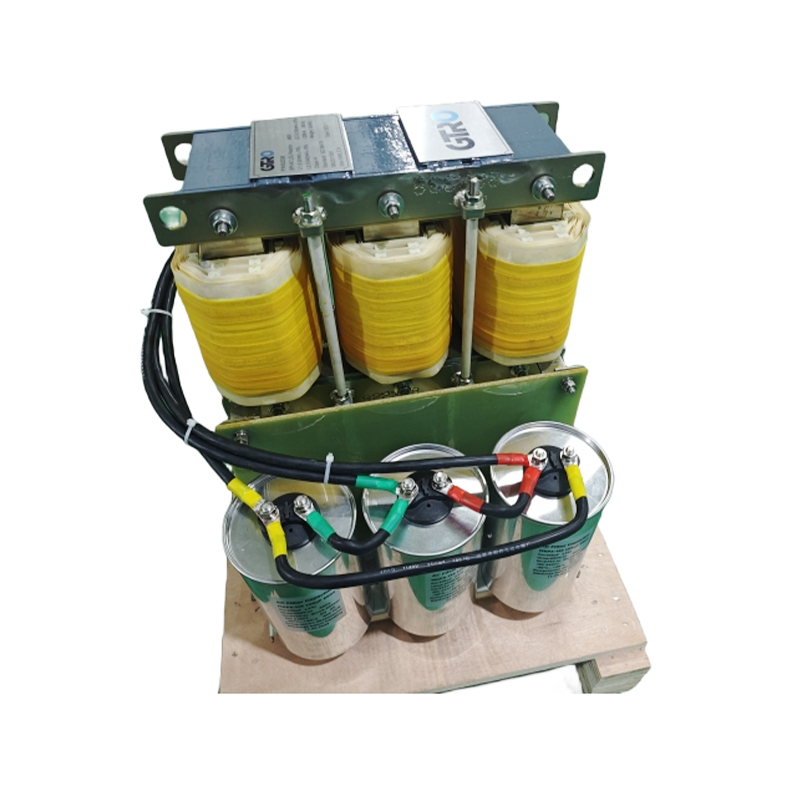

Reactor de filtru LCL 208A cu condensator

Caracteristicile produsului
Reactorul de filtru LCL este un reactor de filtru obișnuit pentru sursa de alimentare, utilizat în principal în filtrarea convertorului trifazat a sursei de alimentare CC la ieșire. Realizează filtrarea zgomotului de înaltă frecvență folosind inductori și condensatori pentru a asigura stabilitatea și calitatea semnalului de ieșire. Reactorul de filtru LCL este format din trei părți: inductorul de intrare, condensatorul în serie și inductorul de ieșire. Inductoarele de intrare și de ieșire sunt bobine, în timp ce condensatorul în serie este un condensator cu valoare fixă. Aceste trei componente sunt conectate într-un mod specific pentru a forma o structură de buclă.
Principiul de funcționare al reactorului cu filtru LCL poate fi împărțit în două etape: etapele de putere și de sarcină.
Etapa de putere:
În treapta de putere, puterea de curent continuu trece printr-un convertor trifazat și apoi intră în reactorul de filtru LCL. Aici, filtrul reactorului de filtru LCL reacţionează semnalul DC şi îl converteşte într-un semnal DC stabil.
Etapa de încărcare:
În stadiul de încărcare, semnalul DC stabil intră în sarcină. În acest moment, reactorul de filtru LCL continuă să filtreze reactorul orice zgomot rezidual de înaltă frecvență, asigurându-se că semnalul de ieșire este curat, stabil și de încredere.
