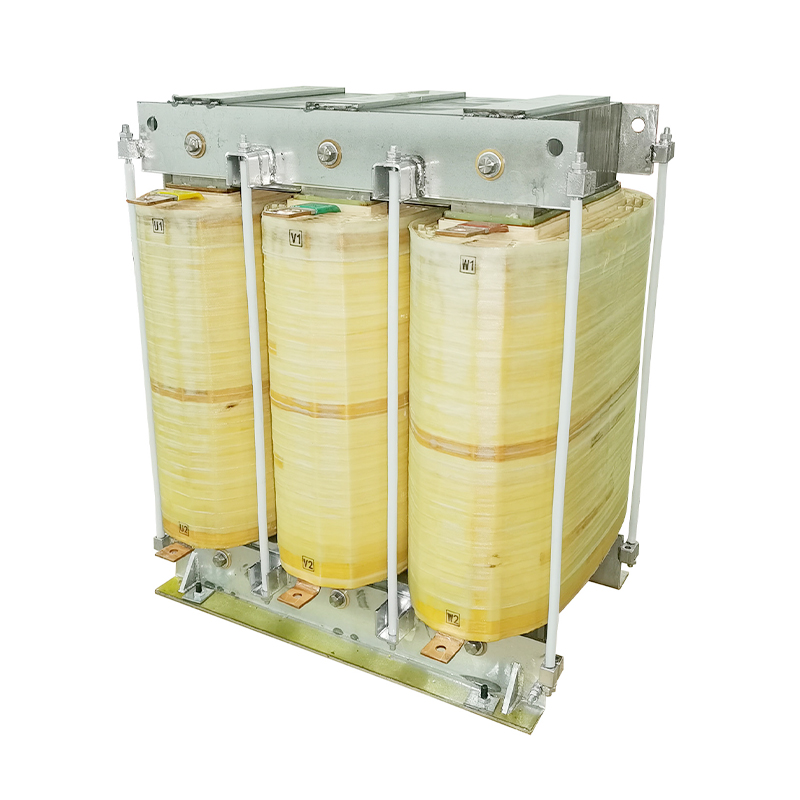

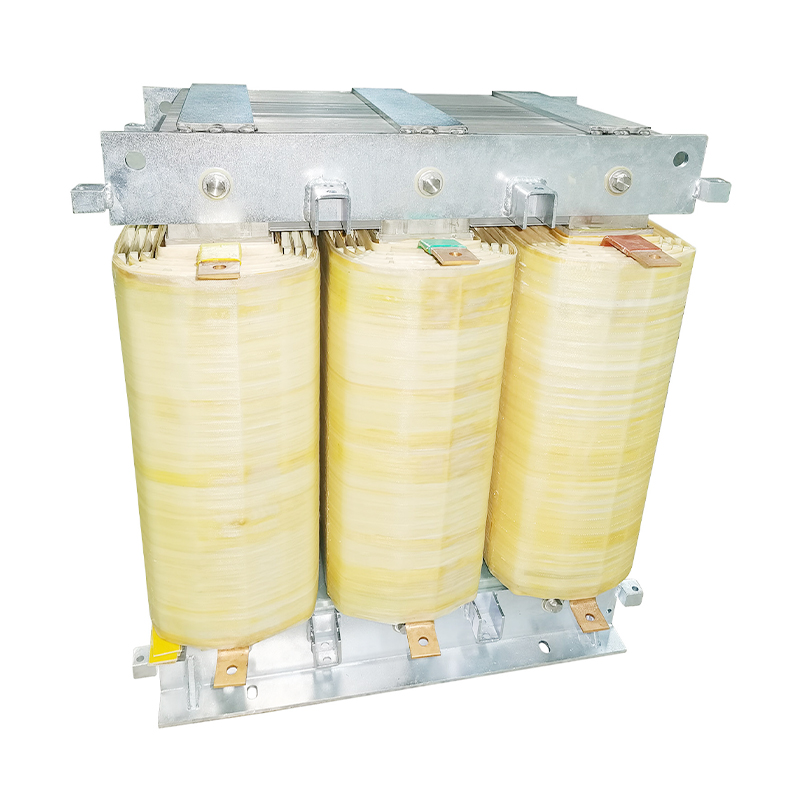

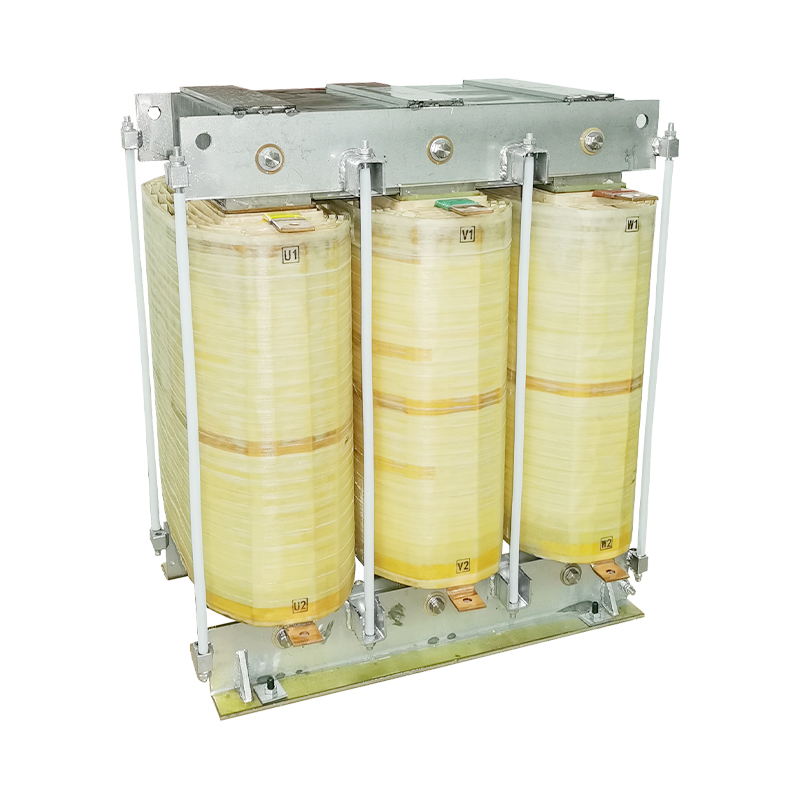

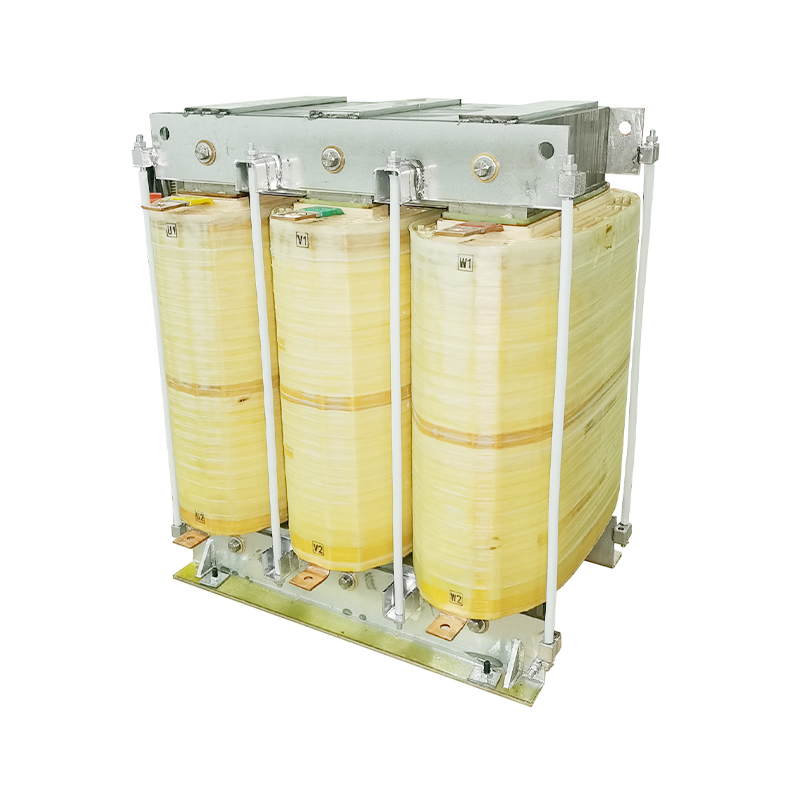

Reactor de filtru 3300V

În sistemul rețelei electrice, există numeroase surse armonice, cum ar fi redresoare, convertoare și convertoare de frecvență. Armonicile de ordin înalt pe care le generează reprezintă o amenințare serioasă pentru funcționarea în siguranță a transformatorului principal și a altor echipamente electrice din cadrul sistemului. Pentru a face față acestei provocări, reactoarele de filtrare sunt utilizate pe scară largă în dulapurile de filtrare de înaltă și joasă tensiune. Ele funcționează în serie cu condensatoare de filtru și, prin reglarea precisă la frecvențe de rezonanță specifice, absorb efectiv curenții armonici ai frecvențelor corespunzătoare din rețeaua de alimentare. Designul ratei de reactanță este flexibil, incluzând opțiuni precum 1%, 5,67%, 6%, 12% și 13%, care pot suprima efectiv armonicile de ordinul 3, 5, 7, 11, 13 și de ordin superior.

Avantajul principal al acestui reactor de filtru este că nu numai că reduce semnificativ interferența armonică în rețeaua electrică, ci și optimizează factorul de putere a sistemului, oferind un suport robust pentru funcționarea sigură și stabilă a rețelei electrice. Mai exact, acest reactor de filtru prezintă următoarele caracteristici notabile:
- Design divers: Disponibil atât în ​​tipuri trifazate, cât și monofazate, toate adoptând modele uscate cu miez de fier pentru a asigura performanțe excelente în diferite scenarii de aplicare.
- Miez de fier de înaltă calitate: Fabricat din foi de oțel siliconic laminate la rece de înaltă calitate, cu pierderi reduse. Coloanele cu miez de fier sunt segmentate meticulos cu plăci din pânză de sticlă laminată epoxidică, asigurând că spațiul de aer al reactorului rămâne stabil în timpul funcționării.
- Bobine eficiente: înfășurate cu sârmă de cupru plat de calitate F sau H, bobinele sunt aranjate strâns și uniform, îmbunătățind eficient performanța generală a reactorului.
- Procesare avansată: bobinele și miezul de fier al reactorului cu filtru sunt supuse unei serii de procese meticuloase, inclusiv precoacere, impregnare în vid și întărire la căldură. Lacul de impregnare de calitate H este utilizat pentru a se asigura că bobinele și miezul de fier sunt strâns lipite, îmbunătățind durabilitatea și stabilitatea reactorului.
- Materiale de calitate: Clemele, elementele de fixare și alte componente ale reactorului de filtrare sunt fabricate din materiale nemagnetice, asigurând un factor de înaltă calitate și un efect de filtrare excelent.
- Tratament anticoroziv: Toate piesele expuse sunt supuse unui tratament anticoroziv strict, asigurând o funcționare stabilă pe termen lung chiar și în medii dure.
- Eficient și economisitor de energie: acest reactor de filtru are o creștere a temperaturii scăzute, pierderi reduse, o rată de utilizare cuprinzătoare ridicată și o instalare convenabilă.
